結構特征與工作原理

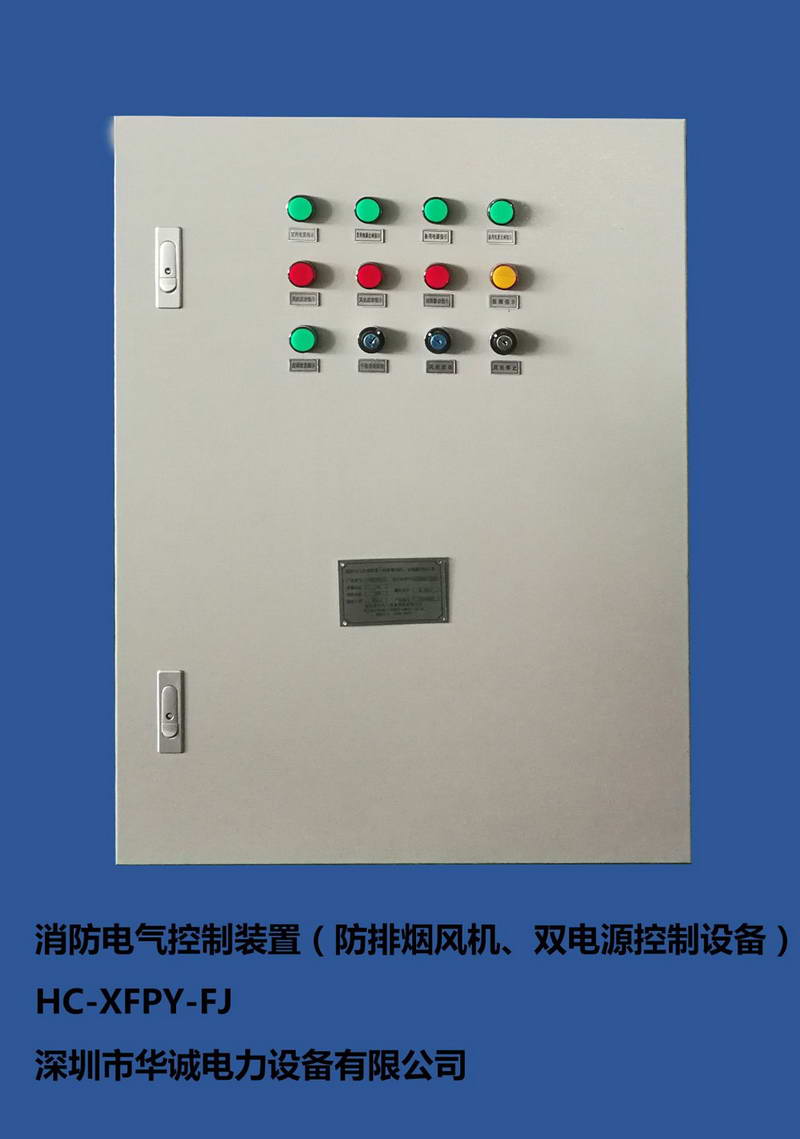

HC-XFPY-FJ系列消防電氣控制裝置(防排煙風機、雙電源控制設備)是由雙電源自動切換開關、斷路器、交流接觸器、電動機保護器、缺相及相序、過壓欠壓保護器等低壓電器配件組成。設備并具備手動、自動操作方式;缺相及相序保護器,在三相交流電路中若檢測過欠壓、任何一相熔斷器開路或供電線路有斷相時JD立即動作,控制觸頭切斷主電路交流接觸器線圈電源,從而達到交流接觸器主觸頭動作對負載進行斷相保護,并發出電源故障聲光報警聲。在手動或自動啟動中,先要確認防火閥的外引線已接入并中繼得電,才能啟動風機,在自動狀態下,消防聯動發出信號時,先聲光報警,同時啟動風機。
3、技術特性
1. 額定電壓: 三相AC 380
2. 額定工作電壓:額定電壓的85%-110%
3. 工作頻率: 50 Hz
4、周?chē)橘|(zhì)溫度不高于+40oC,不低于-5oC,24小時內平均溫度不高于+35oC.
5、相對濕度在+40oC時不超過50%,在+20oC充許為90%,
6. 海拔高度不超過2000m。
7. 無導電塵埃,化學腐蝕性氣體及火災、爆炸危險劇烈震動的場所。
8、應在-25oC~55oC溫度范圍內運輸和存貯,在24小時內允許不超過+70 oC。
9. 相對濕度: ≤90%
10.額定功率:30KW
4、尺寸重量
本設備為外形為長方體,灰色,其材質為金屬,外形尺寸為(長×寬×高):250mm×600mm×800 mm,總量為50 kg。
